電機的三相單層交叉式繞組嵌線工藝

單層交叉式繞組由線圈數和節距不相同的兩種線圈組構成，同一組線圈的形狀、幾何尺寸和節距均相同，各線圈組的端部互相交叉。交叉式繞組由兩大一小線圈交叉布置。

單層交叉式繞組線圈端部連線較短，有利于節省材料，并且省銅。廣泛用于q>1的且為奇數的小型三相異步鋁合金升降機電動機。

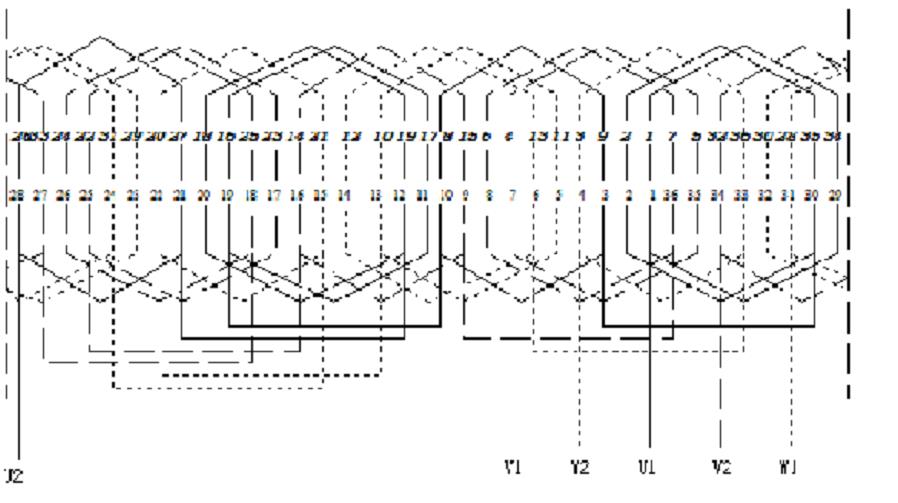

圖是三相4極36槽的單層交叉式繞組展開圖。每極每相槽數為3，線圈節距兩個：一個是1—9，一個是1—8。? ?

展開圖上面一行數字表示嵌線順序，下面一行數字表示線槽序號。由圖可以看出每一相由6個線圈組成，其中兩個小線圈，節距為1—8，4個大線圈組成兩組，節距為1—9。線圈的下層邊（圖上每個線圈的左邊）依次嵌在槽1、2、4、7、8、10、13、14、16、19、20……內，上層邊（圖上每個線圈的右邊）依次嵌在槽29、30、33、35、36、3、5、6……內。每一個上層邊都?jí)褐齻€(gè)下層邊，如嵌在槽29、30的上層邊壓著嵌在槽31、32、34的下層邊，由此可見，此種嵌線方法吊把線圈為3把。嵌線的步驟仍然是按次序先嵌下層邊，后嵌上層邊；最后嵌吊起的3把線圈的上層邊。具體的嵌線次序如下：

(1)選好第一槽位置，靠近機座出線口。

(2)嵌槽1、2（U相兩個大線圈的下層邊，引出線頭U1），上層邊吊起（吊把線圈）。

(3)空一槽3，嵌槽4（W相小線圈的下層邊,引出線頭W2）,上層邊吊起（吊把線圈）

(4)再空兩槽5、6，嵌槽7、8（V相大線圈的下層邊，引出線頭V1）,上層邊按照節距1—9壓著槽1、2、4三個下層邊分別嵌入槽35、36。

(5)再空一槽9，嵌槽10（U相小線圈的下層邊，U相大、小線圈的連接方式是上層邊與上層邊相連，下層邊與下層邊相連），上層邊按節距1—8壓著槽4、7、8三個下層邊嵌入槽3。

(6)再空兩槽11、12，嵌槽13、14（W相大線圈的下層邊，W相大、小線圈的連接方式是上層邊與上層邊相連，下層邊與下層邊相連）,上層邊按照節距1—9壓著槽7、8、10三個下層邊分別嵌入槽5、6。

(7)再空一個槽15，嵌槽16（V相小線圈的下層邊）。再按上述方法依次把U、W、V三相的線圈嵌入槽內，最后把吊把線圈嵌入槽內。
